產品中心

單級單吸懸臂式離心冷凝泵

產品分類： 冷凝泵

產品名稱：單級單吸懸臂式離心冷凝泵

流量范圍：

揚程范圍：

輸送溫度：

吸入壓力：

密封形式：

密封材質：

13808468195

在線詢價

產品概述：

凝結水泵概述;

NB、NBA型泵，系單級單吸懸臂式離心冷凝泵。GN、GNL型泵，系兩級單吸離心式冷凝泵，適用于電廠，用來抽送冷凝器中的凝結水和750～3000kw汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之。液體溫度不超過80℃。泵進口壓力不高于0.6MPa。

凝結水泵型號說明

　100NB－45

　　100－泵進口口徑

　　N－冷凝水泵

　　B－懸架式

　　45－泵的設計揚程m

　　GN L3－A GN L3－B

　　G－高吸程

　　N－冷凝水泵

　　L－立式

　　3－泵進口口徑為3寸

　　A、B－兩種不同葉輪外徑

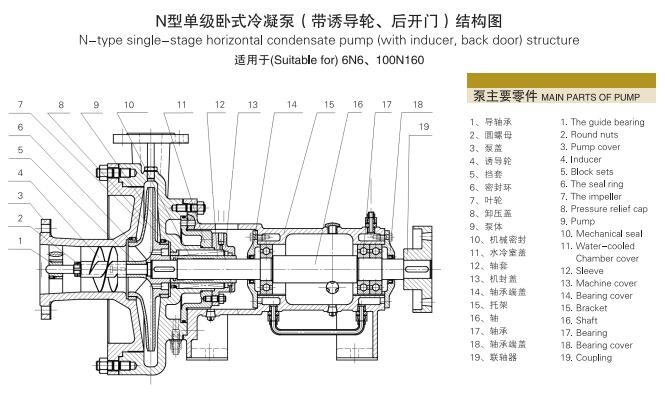

凝結水泵結構型式

　　NB、NBA、GN、N型為臥式，GNL為立式。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。

凝結水泵旋轉方向

從電機端看，泵為逆時針方向旋轉

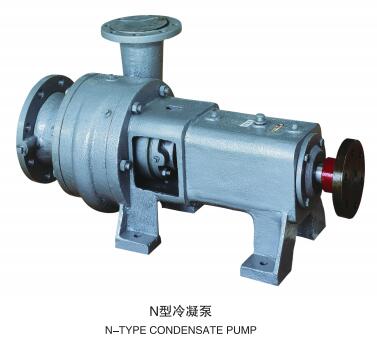

單級單吸懸臂式離心冷凝泵(圖1) 單級單吸懸臂式離心冷凝泵(圖2)

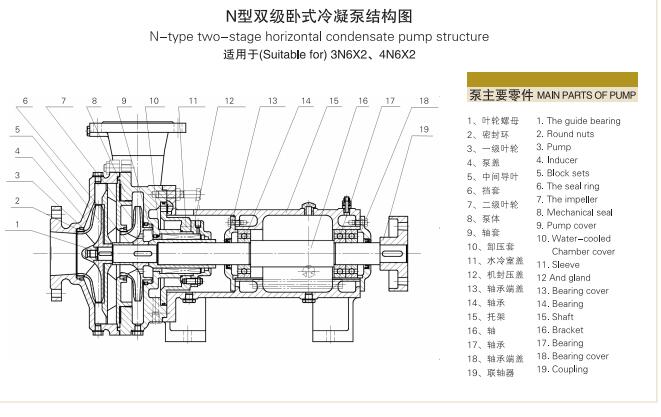

單級單吸懸臂式離心冷凝泵(圖3)

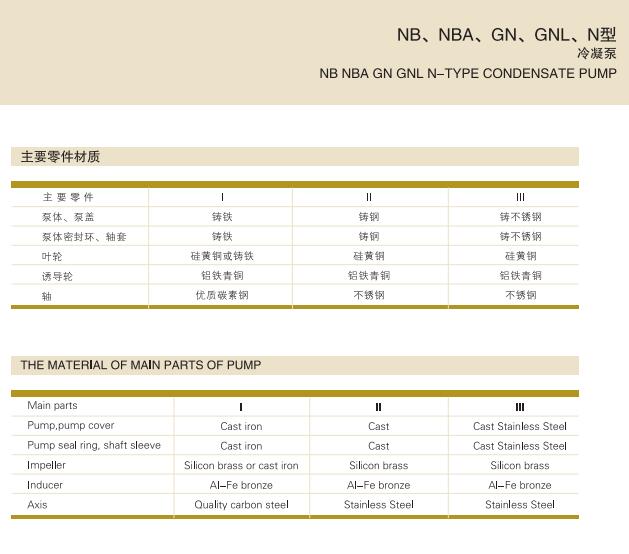

單級單吸懸臂式離心冷凝泵(圖4)

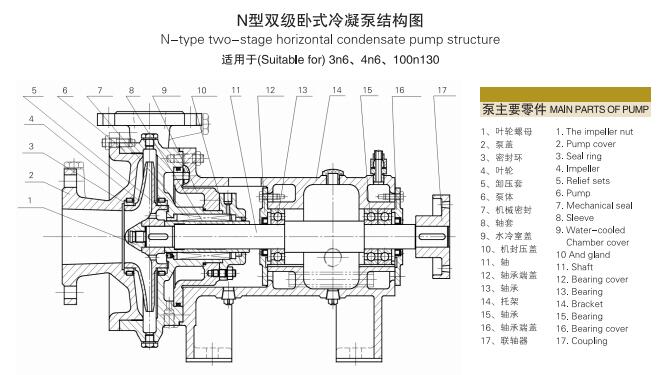

單級單吸懸臂式離心冷凝泵(圖5)

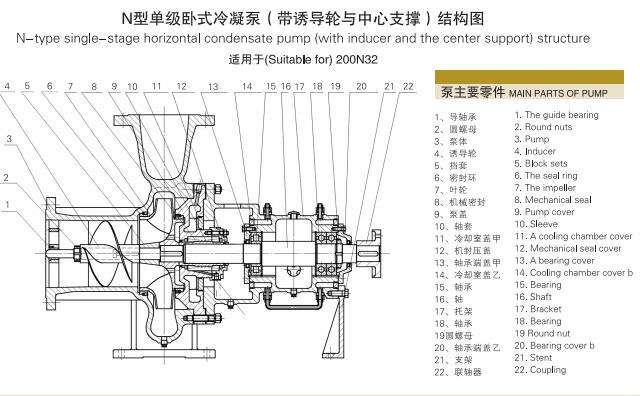

單級單吸懸臂式離心冷凝泵(圖6)

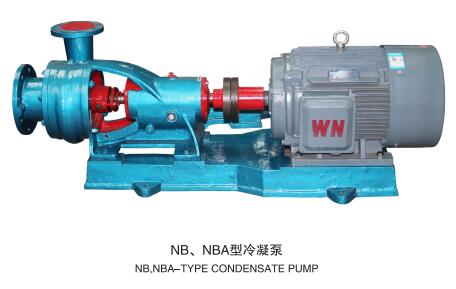

單級單吸懸臂式離心冷凝泵(圖7)

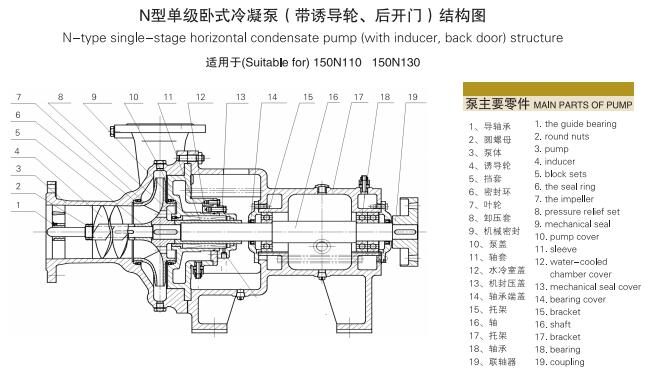

單級單吸懸臂式離心冷凝泵(圖8)

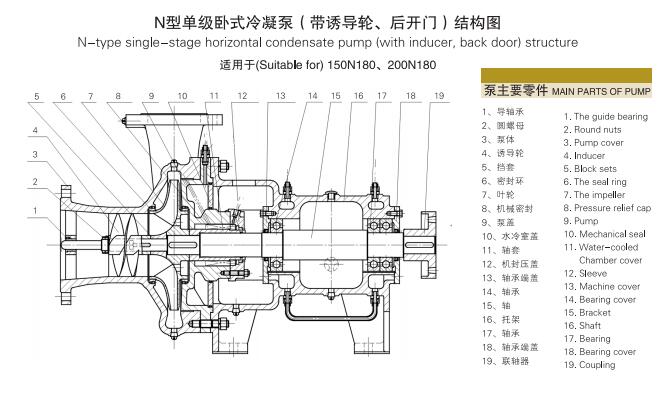

單級單吸懸臂式離心冷凝泵(圖9)

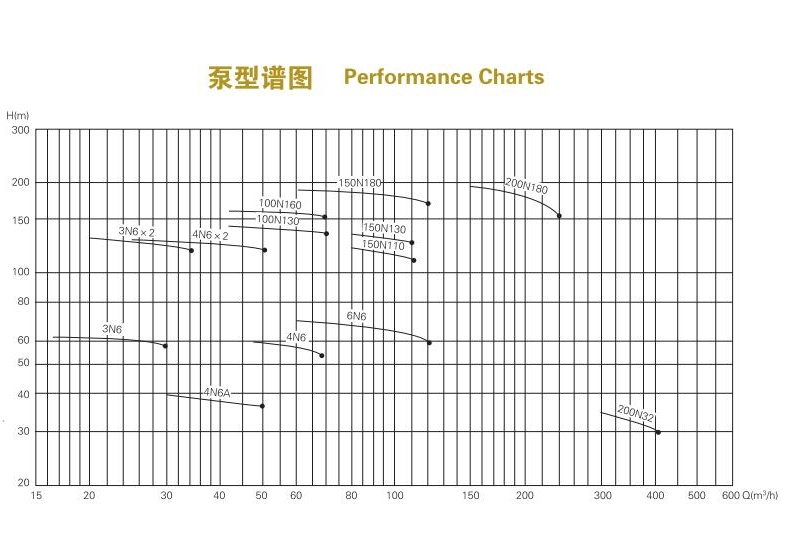

型號參數：

單級單吸懸臂式離心冷凝泵(圖1)

型號	流量		揚程	轉速	軸功率	功率		效率	必須汽	葉輪名	泵口徑		泵重
	Q		H	n	Pa	功率	型號	η	蝕余量	義直徑	進口	出口	泵重
	m3/h	L/s	m	r/min	kw	kw		%	m	mm	mm	mm	kg
2.5N3*2	8	2.22	52.5	2950	3.05	5.5	Y132S1-2	37.5	1.9	148	65	50	50
	10	2.78	51.5		3.42			41	2
	12	3.33	50.5		3.75			44	2.2
3N6	16.5	4.8	62	2950	6.65	11	Y160M1-2	44	1.5	215	80	50	80
	22	6.1	61		7.4			49	1.7
	30	8.34	58		8.8			54	1.9
3N6G	16.5	4.58	68	2950	6.79	11或15	Y160M2-2	45	0.75	222	100	50	97
	22	6.1	67		8.03			50	0.85
	30	8.34	64		9.51			55	1.05
3N6*2	10	5	131	2950	15.7	22	Y180M-2	41	1.75	首215/次225	80	50	100
	26	7.22	128		17.8			51	2.05
	34	9.44	120		19.6			56.8	2.4
3N6*2A	18	5	108	2950	12.9	18.5	Y160L-2	41	0.8	首215/次205	80	50	100
	26	7.22	105		14.6			51	0.95
	34	9.44	101		16.7			56	1.15
4N6	30	8.33	63.5	2950	11	22	Y180M-2	47	1.4	225	100	80	94
	40	11.1	62		12.7			53	1.6
	50	13.9	59.5		14.1			57.5	1.75
4N6A	30	8.33	40	2950	6.3	11	Y160M1-2	49	1.6	175	100	80	92
	40	11.1	38		7.3			55.5	1.8
	50	13.9	37.7		8.25			58.5	2
4N6G	30	8.33	78	2950	13.3	22	Y180M-2	48	0.85	230	150	80	105
	40	11.1	76		15.3			54	0.95
	50	13.9	72		16.9			58	1
	65.5	19.2	65		20.2			57	1.15
4N6*2	25	6.95	130	2950	21.1	37	Y200L1-2	42	2	首220/次215	100	100	170
	40	11.1	125		25			54	2.2
	50	13.9	120		27.3			60	2.4
4N6*2G	30	8.33	135	2950	23	37	Y200L2-2	48	0.95	首230/次220	150	80	196
	50	13.9	130		29			61	1.15
	60	16.69	123		33.5			60	1.25
4N5*2	30	8.33	110	2950	19.2	30	Y200L-2	47	0.95	首220/次210	100	65	180
	45	12.5	105		23.8			54	1.1
	50	13.9	101		24.1			57	1.2
4N5*2A	30	8.33	100	2950	17.4	30	Y200L-2	47	0.95	首215/次195	100	65	180
	45	12.5	95		21.5			54	1.1
	50	13.9	91		21.7			57	1.2
型號	流量		揚程	轉速	軸功率	功率		效率	必須汽	葉輪名	泵口徑		泵重
	Q		H	n	Pa	功率	型號	η	蝕余量	義直徑	進口	出口	泵重
	m3/h	L/s	m	r/min	kw	kw		%	m	mm	mm	mm	kg
6N6	60	16.7	70	2950	22.9	37	Y200L1-2	50	1.4	232	150	100	120
	90	25	66		25.3			64	1.45
	120	33.3	60		27.7			71	1.5
6N6A	36	10	70	2950	16.3	30	Y200L-2	43	0.8	225	150	100	120
	54	15	69		19.1			53	0.9
	80	22.2	68		22.8			65	1
	100	27.8	66		26.1			69	1.1
6N6G	36	10	86	2950	19.6	37	Y200L2-2	43	0.8	245	150	80	150
	60	16.7	85		25.7			54	0.9
	90	25	82		30			67	1.05
	108	30	78		33.3			69	1.15
100N130	42	11.7	143	2950	36	55	Y250M-2	44	1.3	325	100	50	166
	52.5	14.6	141		40			49	1.5
	70	19.45	135		46.8			55	2
150N160	36	10	170	2950	39.7	75	Y280S-2	55	1.35	400	100	50	188
	54	15	165		51.6			60	1.4
	72	20	156		57.7			61	1.5
150N110	80	2.2	122	2950	48.3	75	Y280S-2	55	1.35	300	150	100	190
	100	27.8	116		52.6			60	1.4
	110	30.5	112		55			61	1.5
150N130	90	25	140	2950	54.5	75	Y280S-2	63	1.6	340	150	100	210
150N150	130	36.1	124	2950	73	90	Y280M-2	65	1.6	360	150	100	235
150N180	80	22.2	150	2950	73	90	Y280M-2	51	1.6	380	150	100	266
200N32	370	102.8	32	2950	78.9	55	Y250M-2	83	2	315	200	150	285
200N80	98	27.2	90	2950	40	75	Y280S-2	60	1.1	256	200	100
	150	41.7	87		48.4			73.5	1.25
	185	51.4	82		54.4			76	1.35
	198	55	80		57.5			75	1.5
200A80A	90	25	75	2950	31.2	55	Y250M-2	58	1.1	240	200	100
	150	41.7	72		40.3			73	1.25
	180	50	68		44.5			75	1.35
200N110	108	30	120	2950	63	110	Y315S-2	56	1.2	286	200	125
	180	50	110		73.9			73	1.45
	215	59.7	103		80.4			75	1.6
	250	69.4	95		97.4			74	1.85
200N110A	108	30	102	2950	50.1	75	Y280S-2	60	1.2	268	200	125
	165	45.8	96		59.1			73	1.35
	198	55	91		66.3			74	1.55
200N180	200	55.6	180	2950	162	200	Y315L2-2	60.7	2.4		200	100	340
型號	流量		揚程	轉速	軸功率	功率		效率	必須汽	葉輪名	泵口徑		泵重
	Q		H	n	Pa	功率	型號	η	蝕余量	義直徑	進口	出口	泵重
	m3/h	L/s	m	r/min	kw	kw		%	m	mm	mm	mm	kg
GN7-22*3	5	1.39	66.5	2900	2.38	4	Y112M-2	38	0.6	首140/次135	80	40	77
	7	1.94	65		2.69			40	0.63
	9	2.5	62		2.92			52	0.65
GN3/12B GN9-22*2	7	1.94	45	2900	1.86	3	Y100L-2	46	0.63	首140/次138	80	40	60
	9	2.54	43		2.02			52	0.65
	12	3.33	37		2.37			51	0.8
	15	4.17	30		2.56			48	1
GN9-22*3	7	1.94	67.5	2900	2.79	4/5.5	Y112M-2	46	0.63	首140/次138	80	40	95
	9	2.5	64.5		3.04			52	0.65
	12	3.33	55.5		3.55			51	0.8
	15	4.17	45		3.83			48	1
GN15-22*2	12	3.33	47	2900	3	5.5	Y132S1-2	51	0.65	146	80	40	104
	15	4.17	44		3.3			53	0.7
	18	5	38		4			47	0.72
GN15-22*3	12	3.33	70	2900	4.5	7.5	Y132S2-2	51	0.65	146	80	40	130
	15	4.17	66		4.95			53	0.7
	18	5	57		6			47	0.72
GN3/12A GN7-22*2	5	1.39	46	2900	1.65	2.2	Y90L-2 YB90L-2	38	0.6	首140/次138	80	40	67
	7	1.94	45		1.86			46	0.63
	9	2.5	43		2.02			52	0.65
100NB-45	14.4	4	54	2980	4.81	7.5	Y132S2-2 YB132S2-2	44	0.65	196	100	40	40
	24	6.67	50		6.05			54	0.84
	31	8.61	42		6.82			52	0.95
100NB-60	21.6	6	69	29*80	9.02	15	Y160M2-2 YB160M2-2	44	0.7	229	100	65	50
	36	10	62		11.47			54	0.8
	50.4	14	44		13.98			60	1
3NBA-5	15	4.17	30	2980	2.29	5.5	Y132S1-2 YB132S1-2	53.4		160	80	40	45
	20	5.56	28		2.6			58.7	3
	25	6.94	25		2.85			59.8	3.3
	30	8.33	22		3.1			58
GN3/12	5	1.39	41	2980	1.51	2.2	Y90L-2 YB90L-2	37	0.8	134	80	50	45
	7	1.94	39		1.65			45	0.8
	9	2.5	36		1.76			50	0.8
	12	3.33	32		7.97			53	1.2
	15	4.17	25		2.08			49	1.2
GNL3-A	5	1.39	44	2980	1.71	3	Y100L-2B YB100L-2B	35	0.6	140	80	50	140
	6	1.67	42		1.78			38.5	0.62
	9	2.5	39		2.03			47	0.65
	11	3.06	34		2			51	0.7
GNL3-B	12	3.33	48	2980	3.08	5.5	Y132S1-2 YB132S1-2	51	0.65	147	80	50	140
	15	4.17	45		3.54			52	0.7
	18	5	41		3.87			52	0.72
	20	5.56	38		4.06			51	1.05

群發詢價：

1、操作注意事項

A、泵只允許在規定的參數范圍內運轉；

B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱，降低壽命。如果泵是安裝在一個并聯系統中，每臺泵都要在特定的參數下運行以保障泵的流量；

C、泵不能關閉吸入口閥門運行。否則使泵發生干轉，導致泵零件損壞；

D、泵輸送介質不能含有空氣或者氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。

2、泵啟動前檢查

A、啟動泵前，應先盤動轉子，檢查轉子是否靈活；

B、檢查全部螺栓、管路引線的聯接是否緊固和泵周圍的安全情況；

C、檢查全部儀表、閥門及儀器是否正常

D、檢查油環位置、油位計的油位是否正常；

E、檢查電動機的轉向是否與泵的轉向一致。

3、泵的啟動

A、打開泵的吸入閥和水封水管路的閥；

B、關閉泵的出口閘閥、壓力表旋塞；用輸送的液體或抽真空系統排除吸入管和泵體內空氣；泵內無液體時不允許啟動，否則會損壞零件。

C、啟動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，觀察壓力表和開關的指示，按出口壓力表讀數控制泵給定的揚程。

4、泵的運行

A、本型泵靠內平衡機構平衡軸向力，平衡裝置有平衡液體流出，平衡液體由平衡水管接至吸入段或在平衡室外設置一短管，平衡液體經短管流向泵外，為保證泵正常運行，平衡水管絕對不允許堵塞；

B、本型泵滾動軸承均無冷卻裝置，軸承溫升變化反應了泵的裝配質量，軸承溫升不得高于環境溫度35攝氏度，最高溫度不應高于75攝氏度；

C、本型泵轉子在運行中存在一定的軸向游動，應保證電機和水泵兩聯軸器端面間的間隙值；

D、泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況，磨損量過大時應及時更換。此外，監測泵的流量、揚程、溫度及潤滑情況；泵在發生故障時，應停泵，且參考故障排除表進行維修。

5、泵的停車

停車前應先關壓力表旋塞，慢慢關閉出口閘閥，待出口閥門關閉完畢后再停電機，當泵停穩后在關閉泵的吸入閥。

立即詢價：

6、泵的維修

為了保持泵高效穩定的工作狀態，泵必須經常維修，維修的項目和每次維修的間隔時間取決泵的工作條件和泵的運行狀況。定期檢查泵的性能（如流揚程、振動等）而且要做記錄，按這些記錄數據去分析泵是否正常工作，是否需要維修或者確定要修的哪一部位。在一般條件下，如果堅持精密的測試記錄定期的總結記錄，那么，每隔幾個月就可以得到泵是否需要維修的可靠資料。除在規定時間對泵監測外，下面的維護是經常的；

A、檢查泵底座、泵、電機是否緊固，如果松動會引起泵的振動；

B、檢查儀表、引線的狀況，檢查管路是否泄露或松動，或其他形式的損壞。如果需要應立即檢修；

C、填料壓蓋不能壓的過緊，否則會影響填料壽命；

D、軸承潤滑油每工作1000小時更換一次。
