113型機械密封

簡介 Profile

113 Model mechanical sea

單端面/非平衡型/固定旋向

Single seal / Unbalanced / Dependent on direction of rotation

113系列密封適用于一般腐蝕性的化工泵、污水泵、工業泵等。動環

采用叉銷或緊定螺釘兩種形式，傳動可靠，軸向尺寸較短，安裝方便,通用互

換性強，尤適宜于粘性的介質中。

EM113 seal series is mainly used in

chemical pumps, sewage pumps, industrial pumps, ect.for normal

corrosivemedium. Its rotating seal uses pin or holding screw to

achieve veliable drive. lts axial size is small and has a

highinterchangeability. It is suitable for viscous medium.

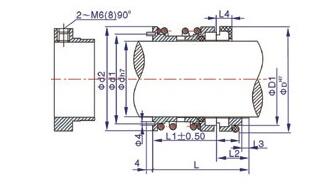

運行參數 Operating limits

材料組合Combination of materials

規格:20~65mm

Specification: 20~65mm

密封端面:石墨、碳化硅、碳化鎢、氧化鋁

壓力:1.2Mpa

Pressure:1.2Mpa

輔助密封:丁睛膠、氟橡膠、乙丙膠、PTFE

溫度:-20℃~180cTemperature:-20C-180℃

金屬構件:304或316L不銹鋼

線速度:15msLinear speed:二15m/s

Sealing face: Graphite,Silicon carbide,Tungsten carbide, Alurminum oxide

軸向竄動量: 土0.5mm

Axial movement: 主0.5mm

secondery seaing:Acrylonitrile rubber, Fluonine

rubber, Ethylene propylenerubber.PTFE

Motal component:304 or 316L

ssainiless steell

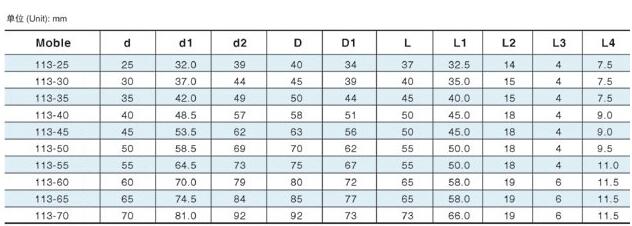

機械密封

　　機械密封是一種旋轉機械的軸封裝置。比如離心泵、離心機、反應釜和壓縮機等設備。由于傳動軸貫穿在設備內外，這樣，軸與設備之間存在一個圓周間隙，設備中的介質通過該間隙向外泄漏，如果設備內壓力低于大氣壓，則空氣向設備內泄漏，因此必須有一個阻止泄漏的軸封裝置。

　　組成：

　　主要部件

　　動環、靜環、冷卻裝置和壓緊彈簧（視具體設備而定）。

　　輔助密封件

　　密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡膠O圈等）。

　　分類

　　分為單端面、雙端面；平衡型、非平衡型；任意旋向、固定旋向。

泵用機械密封：

　　組成：主要有以下四類部件。a.主要密封件：動環和靜環。b.輔助密封件：密封圈。c.壓緊件：彈簧、推環。d.傳動件：彈箕座及鍵或固定螺釘

　　1、對重要泵產品的機械密封,要增加保護措施,提高密封質量,減少密封質量事故。

　　2、在泵產品的設計過程中要充分考慮到泵其它零部件以及現場其它設備對機械密封的使用效果的影響,為機械密封創造一個良好的外部條件。

　　3、增加對機械密封輔助系統的重要作用的認識,盡可能配備完善的機械密封輔助系統,以提高密封效果。 泵用機械密封屬于精密、結構較為復雜的機械基礎元件之一，是泵類機械的關鍵部件。其密封性能和使用壽命取決于許多因素，如選型、機器的精度、正確的安裝使用等。

機械密封件的清掃與檢查

　　1.動靜環表面是否存在劃痕、裂紋等缺陷，這些缺陷存在會造成機械密封嚴重漏泄。有條件的可以用專用工具檢查密封面是否平整，密封面不平整，壓力水會進入組裝后機械密封的動靜環密封面，將動靜環分開，機械密封失效。必要時可以制作工裝在組裝前水壓試驗。

　　2.檢查動靜環座是否存在影響密封的缺陷。如動靜環座與動靜環密封膠圈配合表面是否存在傷痕等缺陷。

　　3.檢查機械密封補償彈簧是否損壞及變形，倔強系數是否變化。

　　4.檢查密封軸套是否存在毛刺、溝痕等缺陷。

　　5.清掃檢查所有密封膠圈是否存在裂紋、氣孔等缺陷，測量膠圈直徑是否在工差范圍內。

　　6.具有水泵送機構的機械密封還要檢查螺旋泵的螺旋線是否存在裂紋、斷線等缺陷。

　　機械密封件的安裝與使用要求

　　1、機械密封對機器精度的要求（以泵用機械密封為例）

　?。?）安裝機械密封部位的軸（或軸套）的徑向跳動公差不超過0.04~0.06MM.

　　（2）轉子軸向竄動不超過0.3MM.機械密封件。png

　?。?）密封腔體與密封端蓋結合的定位端面對軸（或軸套）表面的跳

安裝和使用技術方法：

　　1、安裝機械密封接觸表面應涂上一層清潔油，以便順利；

　　2、密封裝置的密封件在安裝時應保持清潔，密封件應進行清洗并保持密封表面，以防止雜質和灰塵進入密封件；

　　3、安裝過程是禁止打和打，以避免損壞造成的機械密封密封故障；

　　4、設備軸的強度要跳動應小于或等于0.04毫米的軸向動量不允許超過0.1毫米；

　　5、安裝靜環密封時，擰緊螺釘必須均勻應力，以保證靜環端面和垂直軸為；

　　6、安裝后用手推環，可以使動環在軸上和一定的靈活性上移動；

　　7、安裝手輪驅動軸后，軸應無光；
